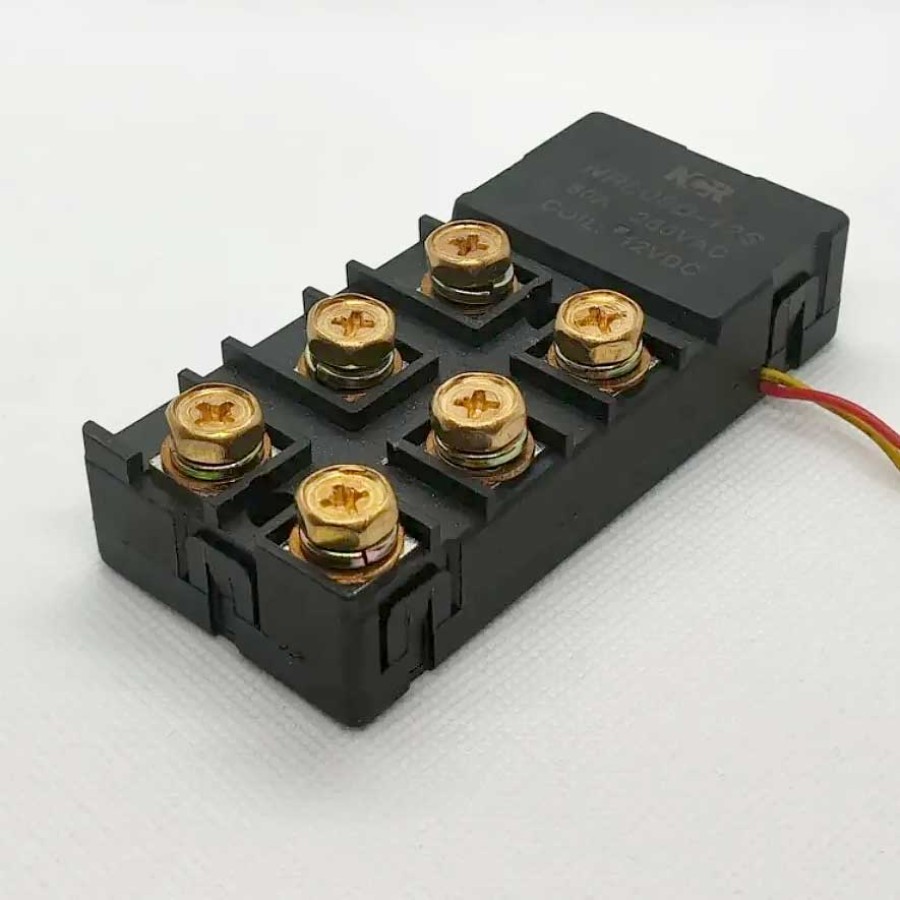

NRL709L-12S - трехфазное БИСТАБИЛЬНОЕ (ЗАПОРНОЕ) электромагнитное реле

Электромагнитное реле (англ. термин LATCHING RELAY) с одной управляющей катушкой и номинальным током нагрузки 3 x 80 ампер. Реле - хорошо известный и широко применяемый на практике электротехнический прибор. Применяется в системах автоматики, электронном оборудовании, кондиционерах, бытовой технике, автомобилях и т. д. для коммутации электрических цепей постоянного и переменного тока, обеспечивая изоляцию между коммутационными и исполнительными элементами управления.

Также приборы эксплуатируются для автоматизации разных процессов в сфере телемеханики и производстве. Основные достоинства - небольшой размер и вес, низкая потребляемая мощность, устойчивость контактов к высоким нагрузкам, виброустойчивость, высокая надежность и длительный срок службы. Отличительные особенностиБистабильное реле управляется импульсами, это значит, чтобы включить устройство требуется подать управляющий импульс для замыкания контактов и такой же импульс противоположной полярности для размыкания контактов, чтобы выключить прибор. Например, для подачи питания на катушку реле можно использовать кнопочный выключатель.

Для управления реле используется импульс длительностью 100 мс. Напряжение управляющего импульса 12 вольт пост. тока. Бистабильные реле представляют собой катушку (или две катушки) с контактной группой. В отличие от обычных реле, в которых при подаче напряжения на катушку возникает магнитное поле которое притягивает якорь, который в свою очередь двигает контакты и изменяет их состояние (замыкает, размыкает или переключает), бистабильное реле меняет своё состояние, в зависимости от полярности и подачи импульса на катушку, отсюда главное преимущество бистабильных реле - отсутствует необходимость постоянной подачи напряжения на катушку.

Применяются бистабильные реле, в основном, в устройствах автоматики и сигнализации. Преимущество реле с блокировкой заключается в том, что катушка потребляет энергию лишь в момент, когда происходит переключение реле, а в дальнейшем состояние контактов не изменяется и при отключенном питании. Кроме экономии электроэнергии, реле с блокировкой имеют ряд других преимуществ. Например, эти реле позволяют осуществлять дистанционное управление различными устройствами внутри помещений без постоянного гудения, характерного для обычных электромагнитных реле.

Основные технические характеристики

• Номинальный ток нагрузки: 3 x 80А
• Количество коммутируемых фаз: 3
• Количество катушек: одна
• Напряжение срабатывания реле: 12 В пост. тока (импульс)
• Корпус: изолированный
• Размеры: 93 x 42 x 19,5 мм
• Сопротивление изоляции: 1000MΩ (500VDC)
• Диэлектрическая прочность<ul><li>между катушкой и контактами: 4000VAC 1мин
• Между открытыми контактами: 1500VAC 1мин
• Время срабатывания: 30 мс. максимум
• Время отключения: 30 мс. максимум
• Макс. влажность: 98% относительной влажности, 40°C
• Температура окружающей среды: -40°C ~ +70°C
• Вес: 250г
• Корпус: защищенный от пыли</li></ul>

Характеристики контактов

• Материал контактов: AgSnO2
• Сопротивление контактов: 1.5mΩ макс
• максимально допустимая мощность: 3 x 80A 250VAC
• Макс. коммутируемая мощность: 20 кВ*А
• Мин. механическая наработка: 500 000 срабатываний
• Мин. электрическая наработка: 10 000 срабатываний
