Теплообменное оборудование пластинчатого типа для промышленности - характеристики и особенности подбора

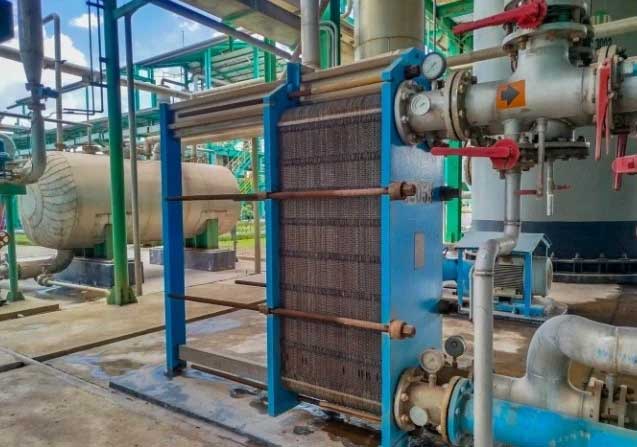

Промышленный теплообменник представляет собой высокотехнологичные устройства для передачи тепла от горячего теплоносителя холодной нагреваемой среде. Используется в технологических процессах для нагрева либо охлаждения жидкости, газа, пара, а также их конденсации или испарения.

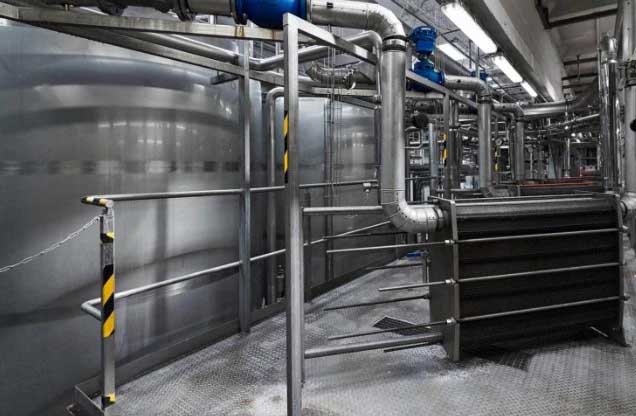

Пластинчатые теплообменники ПТО широко применяются в энергетике, металлургии, пищевой, нефтегазовой промышленности, в ЦОДах и т.д. Современные агрегаты отличаются компактностью, универсальностью, высокой энергоэффективностью. Некоторые модели обладают способностью точной настройки параметров под каждую конкретную задачу.

Виды и конструкция теплообменного оборудования пластинчатого типа

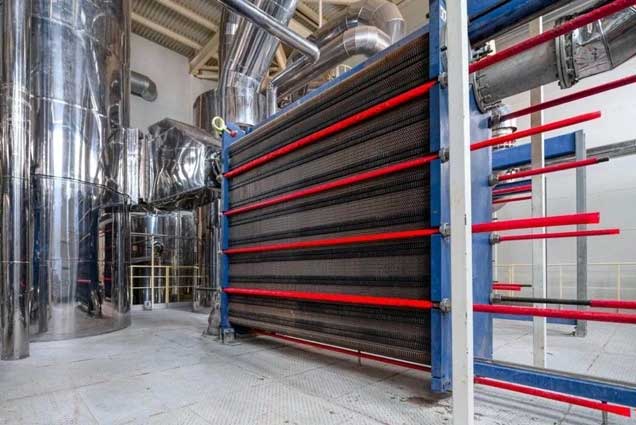

В ПТО тепло между двумя потоками жидкостей или газов передаётся через тонкие металлические стенки. Основным элементом конструкции теплообменников является набор гофрированных пластин, которые собраны в пакет и зажаты стяжными шпильками между неподвижной и прижимной плитой.

Существуют следующие основные типы пластинчатых теплообменников:

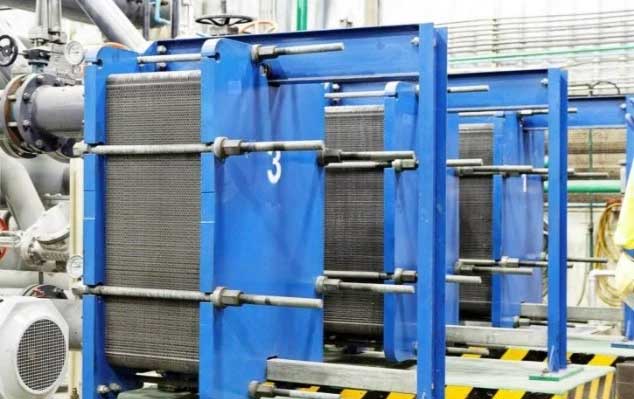

• Разборные (с прокладками). Наиболее распространённый вид для промышленного оборудования. У таких агрегатов пластины с рифлёной поверхностью соединяются прокладками и зажимаются в раме. Среди плюсов лёгкость обслуживания, ремонтопригодность, возможность регулирования мощности с помощью изменения количества секций. К минусам относятся ограничения по максимальным значениям температуры (до 180-200°С) и давления (до 25-30 Бар), чувствительность к агрессивным средам.
• Паяные (медью или никелем). Компактные, неразборные конструкции, в которых пластины соединены методом пайки. Применяются в системах отопления, охлаждения, холодильных установках. Плюсы: компактность, устойчивость к вибрациям, способность работать при более высоком давлении (до 40 Бар). Минусы: невозможность очистки, чувствительность к загрязнению, ограниченный срок службы.
• Сварные. Пластины соединяются лазерной или точечной сваркой. Используются для агрессивных сред, повышенных температур и давлений. Плюсы: высокая прочность, химическая стойкость. Минусы: большая стоимость, невозможность разборки и обслуживания.
• Полусварные (сочетание сварки и разборных прокладочных соединений). Имеют один сварной канал, другой с прокладками. Применяются при передаче тепла между агрессивной и нейтральной средой (аммиак - вода и т.л.). Плюсы: универсальность. Минусы: более сложная конструкция.

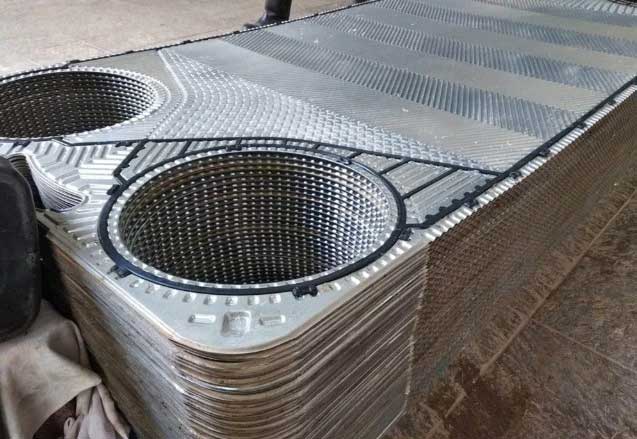

Пластины теплообменников всех типов имеют малую толщину, сложный рельеф, изготавливаются из нержавеющей стали, титана, никелевых сплавов. Их форма, величина угла и глубина рифления определяют турбулентность потока и, соответственно, уровень теплопередачи. Материал прокладок подбирается под требуемые параметры химической стойкости и режимов работы.

Принцип действия

Два теплоносителя, например, горячая и холодная вода, подаются в чередующиеся между собой каналы. Потоки не перемешиваются, горячий отдаёт тепло холодному через металлическую стенку. Носители подаются противотоком, т.е. направлены навстречу друг другу, что повышает эффективность теплообмена.

Передача тепла происходит за счёт:

1. Большой площади поверхности. Мощность агрегата зависит от количества секций.
2. Турбулентности потока, создаваемой гофрами.
3. Минимального расстояния между потоками, т.к. толщина металла составляет всего 0,3-0,6 мм.

Преимущества пластинчатых теплообменников:

Коэффициент теплопередачи ПТО может достигать 5000-7000 Вт/(м²K), что в 3-5 раз выше, чем у кожухотрубных агрегатов аналогичной мощности. Кроме того, пластинчатые теплообменники обладают следующими преимуществами:

• Компактность. Занимают в 5-10 раз меньше места, чем кожухотрубные.
• Гибкость конфигурации. Способность регулирования числа пластин для адаптации под изменившиеся условия.
• Возможность быстрого реагирования на изменение температуры и расхода.
• Минимальная металлоемкость. Простота монтажа. Удобство обслуживания (для разборных моделей).
• Высокая энергоэффективность. Возможность работы с малыми перепадами температур: противоточная схема обеспечивает минимальный температурный перепад 1-2 °С, что важно в теплоутилизации и рекуперации.

При этом ПТО имеют ряд ограничивающих факторов:

1. Не подходят для работы со средами с твёрдыми включениями без их фильтрации.
2. Имеют ограничение по давлению и температуре, особенно разборные модели.
3. Для исключения образования отложений требуют качественной химводоподготовки.

Основные параметры промышленных ПТО

При выборе и расчёте теплообменника необходимо учитывать ряд ключевых параметров, которые определяют его производительность, долговечность и экономическую эффективность.

• Тепловая нагрузка Q, кВт. Характеризует количество тепла, которое агрегат может передать за единицу времени. Зависит от числа и размера секций, площади теплообмена.
• Температура на входе и выходе по каждому контуру T, °С. Влияет на выбор схемы обвязки, материала пластин и прокладок.
• Расход теплоносителя G, м³/ч. Учитывает объёмный и массовый расход по каждому контуру. Каналы должны обеспечивать достаточную пропускную способность без чрезмерного гидравлического сопротивления. Влияет на подбор сечения патрубков, типа гофры и количества секций теплообменника.
• Допустимое падение давления P, Бар. Ограничивает гидравлические потери в системе. Чем ниже его значение, тем мягче должна быть гофра и больше площадь пластин. Влияет на энергопотребление насосов и экономичность системы.
• Допустимая температура и давление. Ограничения зависят от конструкции и используемых материалов. У разборных составляет в среднем до 180-200°С и 16-25 Бар, у паяных до 230°С и 30-45 Бар, у сварных до 350°С и 60 Бар.
• Тип среды: вода, пар, масло, аммиак, этиленгликоль, кислоты, щёлочи и др. Определяет выбор толщины и материала пластин (нержавеющая сталь, титан, никель), а также прокладок.
• Степень загрязнения среды. Если жидкость содержит механические примеси, суспензию, имеет склонность к накипи необходимо выбрать разборную конструкцию или обеспечить CIP-мойку системы, а также использовать специальные комплектующие с увеличенным сечением каналов.
• Геометрия пластин: глубина рифления, профиль, угол штамповки (30°, 60°). От этого зависит коэффициент теплопередачи и гидравлическое сопротивление.
• Наличие санитарных или отраслевых требований, например, при использовании оборудования в пищевой промышленности.

Параметры подбираются в комплексе с учётом имеющихся требований и ограничений. Влияют на выбор конструкции, материалов, площади теплообмена, числа секций, и в конечном итоге на габариты, массу и общую стоимость устройства.

Как выбрать теплообменник для промышленности

Подбор ПТО - это ответственный инженерный процесс, требующий системного подхода. Ошибки в расчётах могут привести к перегреву, недогреву, перегрузке насосов, частым остановкам или другим нарушениям режима работы, а также неэффективному использованию оборудования.

Пошаговый выбор теплообменника:

1. Анализ технологического процесса: назначение (нагрев, охлаждение, конденсация, рекуперация и др.), характеристики среды (плотность, вязкость, агрессивность, склонность к загрязнению), расход, температурный режим, точность регулирования.
2. Технические требования: тепловая мощность, допустимое падение давления, критерии выбора материала (химическая стойкость, санитарные требования). Наличие ограничений по габаритам, массе, монтажу.
3. Предварительный теплотехнический расчёт: площадь теплообмена, число секций, схема движения потоков (противоток, прямоток, перекрёстный ток). Подбор пластин: если приоритет теплоотдача гофра выбирается с острым углом, если необходимо минимизировать падение давления, тогда с тупым. Возможны комбинированные схемы.
4. Выбор типа ПТО: при необходимости частого обслуживания и изменений режимов - разборный, для компактных систем и стабильных режимов - паяный, для агрессивных и опасных сред - сварной. Подбор материала.
5. Гидравлический расчёт: оценка потерь давления, проверка работы насосов. Проверка на эксплуатационную совместимость с арматурой, возможность подключения к существующей системе, удобство монтажа.
6. Экономическая оценка: стоимость оборудования, обслуживания, энергоэффективность, срок службы, окупаемость.

Оптимальный выбор пластинчатых теплообменников - это инженерная задача, требующая детального расчёта, понимания протекающих технологических процессов и особенностей эксплуатации теплотехнического оборудования. Грамотно организованный теплообмен является залогом эффективной работы промышленного производства.
