Мини-котельная на базе каскада электродных котлов ГАЛАН «Вулкан-50»

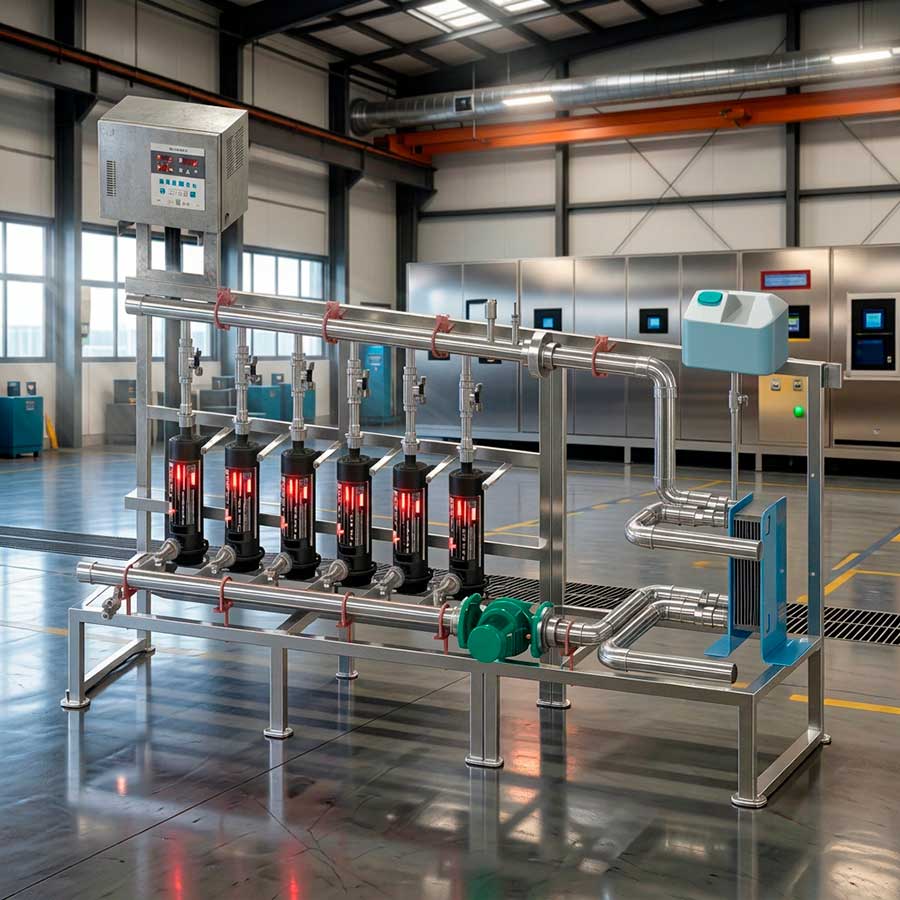

Пример каскадной установки электродных котлов «Вулкан-50» (в данной конфигурации — 6 модулей) с блоком автоматики и пластинчатым теплообменником

Назначение и принцип работы

Мини-котельная строится на базе электродных (ионных) котлов серии «Вулкан-50» производства АО «Фирма Галан» — старших и самых мощных моделей линейки. Количество котлов в каскаде не фиксировано и подбирается индивидуально под каждый объект: заказчик выбирает число модулей исходя из требуемой суммарной мощности, отапливаемой площади и характеристик здания. Приведённая ниже схема показывает пример сборки из шести модулей, однако конфигурация может включать как меньшее, так и большее количество котлов.

Нагрев теплоносителя происходит за счёт прямого преобразования электрической энергии в тепловую непосредственно в теплоносителе при прохождении электрического тока через него, путём ионизации молекул.

Благодаря малому объёму ионизационной камеры котёл выходит на номинальную мощность практически мгновенно — в стояке за 1 минуту температура достигает от 50 до 70 градусов, в отличие от ТЭНовых аналогов, которым требуется 10–15 минут для набора той же температуры.

Гидравлическая схема: раздельные контуры

Ключевая особенность данной сборки — разделение системы на первичный (котловой) и вторичный контур через пластинчатый теплообменник. Фирменный электропроводящий теплоноситель ГАЛАН (незамерзающая жидкость с определённой электропроводностью, необходимой для работы электродных котлов) заливается только в замкнутый первичный контур, где непосредственно установлены котлы, и циркулирует исключительно в его пределах, не смешиваясь с водой основной системы отопления.

Вторичный контур (собственно система отопления здания — радиаторы, тёплые полы, воздухонагреватели) заполняется обычной водой или стандартным незамерзающим теплоносителем и передаёт тепло через теплообменник, установленный на выходе каскада (на фото — отдельный блок с синими боковыми пластинами). Такое решение даёт следующие преимущества:

• Экономия на фирменном теплоносителе — дорогостоящую электропроводящую жидкость ГАЛАН не нужно заливать во всю систему отопления, а только в небольшой замкнутый контур котлов;
• Защита электродов от загрязнений — вода вторичного контура не попадает в ионизационную камеру, что снижает риск отложений и коррозии электродов;
• Гидравлическая независимость — при обслуживании или доливке теплоносителя в контур котлов не требуется останавливать или сливать всю систему отопления здания;
• Совместимость — вторичный контур может использовать любой теплоноситель, подходящий для существующей отопительной системы объекта, без ограничений по электропроводности.

Технические характеристики одного модуля (Вулкан-50)

Суммарные параметры каскада (пример расчёта на 6 модулей)

Ниже приведён пример расчёта для конфигурации из шести котлов «Вулкан-50». При изменении количества модулей все суммарные показатели — мощность, обслуживаемая площадь, сечение подключающего кабеля и номиналы защитной аппаратуры — пересчитываются пропорционально под конкретный проект.

Автоматика и управление

Каскад комплектуется электронной системой терморегулирования, позволяющей удалённо контролировать и переключать температурный режим каждого модуля, а также при необходимости — управлять котлами дистанционно.

Силовая автоматика включает защитную коммутационную аппаратуру и трёхканальный цифровой терморегулятор с двумя датчиками (подача / обратка первичного контура) и отдельным каналом управления циркуляционным насосом. Марка и номиналы автоматов защиты, контакторов и прочих коммутационных элементов подбираются индивидуально под суммарную мощность и количество котлов в конкретном заказе.

Экономичность

За счёт быстродействия электродных котлов, применения автоматики и разделения контуров через теплообменник экономия энергопотребления и эксплуатационных расходов составляет от 20% до 40% по сравнению с ТЭНовыми аналогами той же мощности.

Область применения

Мини-котельная на базе котлов «Вулкан-50» с раздельными контурами подходит для отопления объектов любого масштаба: от небольших коттеджей, офисов и магазинов до крупных производственных цехов, складских комплексов, торговых центров и многоквартирных зданий.

Заказчик самостоятельно определяет необходимое количество котлов в каскаде исходя из площади и тепловых потерь объекта — установка масштабируется от одного модуля до необходимого числа котлов без изменения принципиальной схемы. Такой подход обеспечивает резервирование мощности (при выходе из строя одного модуля остальные продолжают работу), ступенчатое регулирование нагрузки и гидравлическую развязку котлового оборудования от общей системы отопления.
